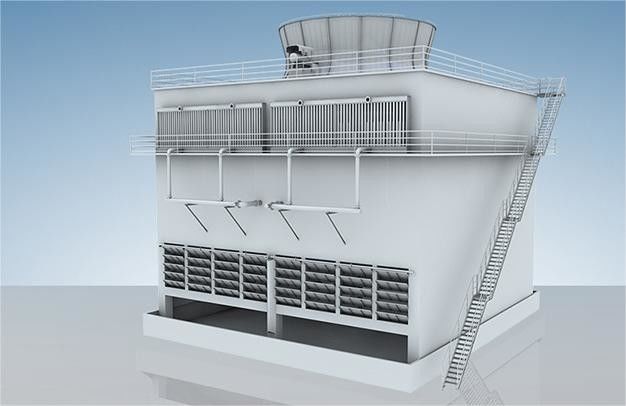

500m3/H-4500m3/H Forced Draft Counterflow Open Circuit Cooling Tower

500m3/H-4500m3/H gedwongen tegendrift open circuit koeltoren

Producten - Het Materiaal van de waterbehandeling - Open circuit koeltoren
  • Markeren

    Open circuit koeltoren met gedwongen trek

    ,

    500 m3/h open koeltoren

    ,

    4500 m3/h open koeltoren

  • Naam van het product
    Tegenstroomkoeltoren
  • Stroom
    500 m3/h-4500 m3/h
  • Deeltjes van machines
    Aluminiumlegeringsventilator/motorreducer/meergolfwatercollector/buisvormig waterdistributiesysteem/
  • Type
    Het type met lage temperatuur/Standaardtype/Mediumtemperatuurtype/Hoogtemperatuurtype
  • Omhulselmateriaal
    Staalstructuur FRP-composite
  • Toepassing
    Industriële vloeistofkoeling
  • Plaats van herkomst
    Jiangsu, China
  • Certificering
    GB7190.2-1997
  • Modelnummer
    NH-serie
  • Min. bestelaantal
    1

500m3/H-4500m3/H gedwongen tegendrift open circuit koeltoren

  • 500m3/H-4500m3/H Forced Draft Counterflow Open Circuit Cooling Tower
  • 500m3/H-4500m3/H Forced Draft Counterflow Open Circuit Cooling Tower
Prijs opvragen Contact nu

500m3/H-4500m3/H gedwongen tegendrift koeltoren open circuit koeltoren



Werkingsbeginsel:


Warm water komt van bovenaf, meestal via leidingen, de koeltoren binnen.
Een ventilator of andere ventilatieapparatuur aan de onderkant van de koeltoren brengt koellucht naar de onderkant van de koeltoren.
Het warme water stroomt door de verpakkingslaag en wisselt warmte uit met de stijgende koellucht.
De warmte in het hete water wordt overgedragen aan de lucht, waardoor de watertemperatuur daalt, terwijl de lucht opwarmt en de warmte verwijdert.



Toepassingsgebieden:


Open koeltorens met tegenstroom worden veel gebruikt in elektriciteitscentrales, chemische centrales, raffinaderijen en andere industriële locaties om circulerend water te koelen.koelmiddelen of ander warm water of vloeistoffen die door het productieproces worden gegenereerd.
Deze koeltorens helpen de normale bedrijfstemperatuur van industriële apparatuur te handhaven en de warmteemissies van het productieproces te verminderen.



Onderhoud en prestatieoptimalisatie:


Open koeltorens met tegenstroom vereisen regelmatig onderhoud, met inbegrip van het reinigen van de verpakking, het controleren van de leidingen en kleppen, enz.
Optimalisatie van de prestaties van de koeltoren kan worden bereikt door een juiste verpakkingskeuze, ventilatorregeling en vloeistofcirculatiecontrole om de beste warmte-uitwisselingsefficiëntie te garanderen.



Productspecificatie:



type watercapaciteit m3/h Buitengrootte ventilator

waterinlaatpijp

DN ((mm)

water

distributie

buishoogte

mm

 andere afmetingen gewicht

standaard

spotgeluid

dB ((A)
B(mm) H(mm)

diameter

mm

luchtvolume

x10^4m3

motorvermogen N ((KW)

 B.1 L H1 H2 Een

droog

t

Betongrootte

m3

natte

t
10NH-500 500 6400 9200 4000 32.4 22 350

5200

 3200 19200 2700 6500 2121 15.4 24 91.8 ≤ 75
10NH-750 750 7800 10376 5000 48 30 450 5750 3900 23400 3200 7300 2352 22.1 29 118.2 ≤75
10NH-1000 1000 9000 11555 6000 64 45 500 6300 4500 27000 3700 7900 2526 28.4 36 148.4 ≤ 75
10NH-1500 1500 11000 13228 7000 96 75 600 7150 5500 33000 4200 9200 4784 40.3 60 235.6 ≤ 75
10NH-2000 2000 12800 14500 8000 130 92 700 7250 6400 38400 4500 9750 5184 53.9 77 306.9 ≤ 75
10NH-2500 2500 14400 14550 8530 157 110 800 7250 7200 43200 4500 9750 5034 65.7 100 409.3 < 75
10NH-3000 3000 15800 15350 8530 190 132 900 7500 7900 47400 4700 10550 5534 77.6 120 473.2 ≤ 75
10NH-3500 3500 17000 15400 8530 218.5 160 900 7600 4250 34000 5000 10600 5584 86.5 180 651 ≤ 75
10NH-4000 4000 18200 16112 9140 252 185 1000 7800 4550 36400 5200 11050 5734 99.1 200 728.5 ≤ 75
10NH-4500 4500 19300 16712 9140 282 220 1000 8100 4825 38600 5500 11650 6034 109 220 805.1 ≤ 75

ontwerpvoorwaarde:

db temp=31,5°C

wb temp=28°C

barometrische druk = 1,004x10^5 Pa

Inlaatwatertemperatuur=43°C Uitlaatwatertemperatuur=33°C

nota:

1Het gewicht van de apparatuur wordt berekend in eenheden van één toren.

2.het drooggewicht is het gewicht van het geleverde product,betongrootte is de betonnen structuur

3.Het specifieke gewicht van beton wordt berekend op 2,6 t/m3, nat gewicht is het operationeel gewicht van de toren



500m3/H-4500m3/H gedwongen tegendrift open circuit koeltoren 0500m3/H-4500m3/H gedwongen tegendrift open circuit koeltoren 1



Markeringen:

Open circuit koeltoren met gedwongen trek

500 m3/h open koeltoren

4500 m3/h open koeltoren
