Rustvrij staal poortklep automatisch open sluiten klep slijtvastheid
Productbeschrijving:

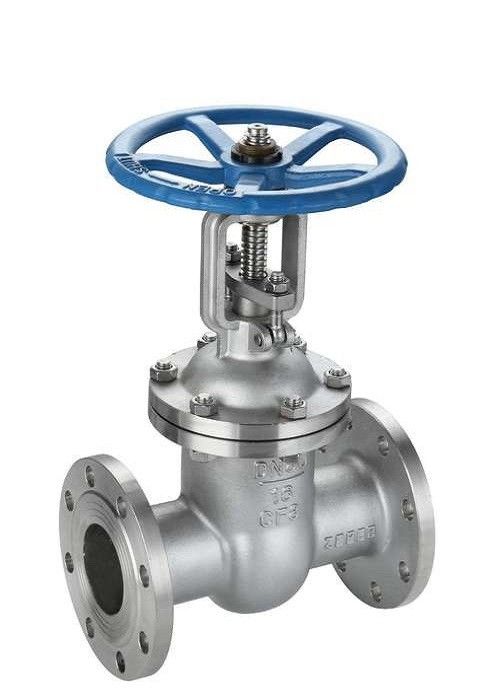

Stainless Steel Gate Valveis een van de meest voorkomende openings- en sluitventielen, waarbij gebruik wordt gemaakt van een poortplaat (d.w.z. openings- en sluitende delen, waarbij de openings- en sluitende delen poortplaten of poorten worden genoemd,en de poort zitplaatsen worden poort plaat zitplaatsen genoemd) om te verbinden (volledig open) of afsnijden (volledig dicht) het medium in de pijpleidingHet is niet toegestaan om het te gebruiken als een stroominterceptor.
De bewegingsrichting van de poort is loodrecht op de richting van de vloeistof.De deurklep is afgesloten door het contact tussen de klepstoel en de poortplaat.
Tijdens het gebruik dient u te vermijden dat de poort een kleine hoeveelheid wordt geopend, omdat de erosie van het snel stromende medium de beschadiging van het afdichtingsoppervlak versnelt.
Productparameter:
| 型号Type | 公称通径DN(mm) | 尺寸Dimension ((mm) | |||||||
| L | D | D1 | D2 | b-f | Z-φd | H | D0 | ||
|
Z41H(/W/Y) -10 Z541H(/W/Y) -10 Z941H(/W/Y) -10
|
15 | 130 | 95 | 65 | 45 | 12-2 | 4-φ14 | 185 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-φ14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-φ14 | 225 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-φ18 | 275 | 160 | |
| 40 | 165 | 145 | 110 | 85 | 16-3 | 4-φ18 | 290 | 160 | |
| 50 | 180 | 160 | 125 | 100 | 18-3 | 4-φ18 | 345 | 200 | |
| 65 | 195 | 180 | 145 | 120 | 18-3 | 4-φ18 | 360 | 220 | |
| 80 | 210 | 195 | 160 | 135 | 18-3 | 4-φ18 | 380 | 240 | |
| 100 | 230 | 215 | 180 | 155 | 20-3. | 8-φ18 | 430 | 280 | |
| 125 | 255 | 245 | 210 | 185 | 22-3 | 8-φ18 | 520 | 300 | |
| 150 | 280 | 280 | 240 | 210 | 22-3 | 8-φ23 | 600 | 320 | |
| 200 | 330 | 335 | 295 | 265 | 22-3 | 8-φ23 | 765 | 400 | |
| 250 | 380 | 390 | 350 | 320 | 24-3 | 12-φ23 | 930 | 450 | |
| 300 | 420 | 440 | 400 | 368 | 26-3 | 12-φ23 | 1080 | 500 | |
| 350 | 450 | 500 | 460 | 428 | 26-4 | 16-φ23 | 1200 | 500 | |
| 400 | 480 | 565 | 515 | 482 | 26-4 | 16-φ35 | 1400 | 550 | |
| 450 | 510 | 615 | 565 | 532 | 26-4 | 20-φ25 | 1500 | 600 | |
| 500 | 540 | 670 | 620 | 585 | 28-4 | 20-φ25 | 1630 | 650 | |
| 600 | 600 | 780 | 725 | 685 | 28-5 | 20-φ30 | 1830 | 700 | |
| 700 | 660 | 895 | 840 | 800 | 30-5 | 24-φ30 | 1930 | 750 | |
Werkomstandigheden:
1. Werkomstandigheden bij hoge temperatuur en hoge druk:
Hard Seal Gate Valvekan worden toegepast op de gemiddelde temperatuur tot 400°C, druk tot 2500-5000psi in bedrijfsomstandigheden.
2. Sterke corrosieve media:
Hard verzegelingspoortklep heeft een hoge corrosiebestendigheid en kan worden gebruikt in een verscheidenheid aan zuur-, alkalische, zout- en andere sterke corrosieve media.
3. Mediums met een hoge viscositeit:
Hardverzegelde hekkleppen hebben een goede zelfreiniging en vloeibaarheid en kunnen worden gebruikt in pijpleidingssystemen voor media met een hoge viscositeit.
4- vaste deeltjes of media die cellulose bevatten:
Een harddichtingssluitklep heeft een geavanceerd afdichtmechanisme, dat beter kan omgaan met media die deeltjes, cellulose, residuen, enz. bevatten, en blokkades voorkomt.
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
