YKK YRKK-serie Driefasige asynchrone motor Driefasige hoogspanningsmotor
-
Markeren
IEC 3-fasas asynchrone inductiemotor
,50 Hz asynchrone inductiemotor met drie fasen
,2500 kW hoogspanningsmotor
-
ProductnaamDe Asynchrone Motor van de eekhoornkooi
-
KenmerkenHoogspanning
-
Spanning6KV
-
Aantal statorsFase 3
-
BeschermingsklasseIP44 of IP54
-
StandaardCEI-Norm
-
Pools4, 6, 8, 10, 12
-
VerantwoordelijkheidS1
-
Frequentie50 Hz
-
Plaats van herkomstChina
-
ModelnummerYKK.YRKK-serie
YKK YRKK-serie Driefasige asynchrone motor Driefasige hoogspanningsmotor
YKK YRKK-serie Driefasige asynchrone motor Driefasige hoogspanningsmotor
Asynchrone motor voor eekhoorntjeskooienOverzicht

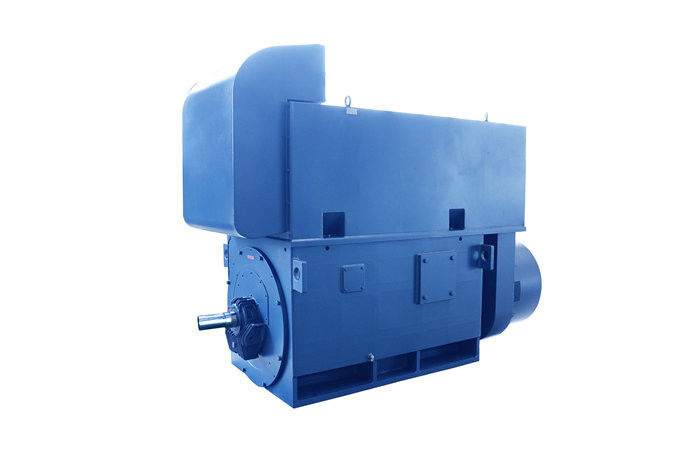

YKK-serie eekhoornkooi hoge spanning drie-fase asynchrone motor is een kooi-type asynchrone motor met gesloten lucht-lucht koeler.Deze serie motoren is ingedeeld in IP44 of IP54 en de koelmethode is IC611.
De YKK-serie hoge spanning 3-fase asynchrone motor is een kooi asynchrone motor met gesloten lucht-lucht koeler.Het bovenste deksel kan worden geopend om de interne toestand van de motor te observerenAlle componenten kunnen worden gedemonteerd en geassembleerd voor een gemakkelijke installatie en onderhoud.
De YKK-hoge-spanning eekhoornkooimotor heeft de voordelen van hoge efficiëntie, energiebesparing, laag geluid, kleine trillingen, licht gewicht, betrouwbare prestaties, gemakkelijke installatie en onderhoud.Kan worden gebruikt voor het besturen van verschillende machines. zoals ventilatoren, compressoren, pompen, breekmachines, snijmachines en andere apparatuur, en kan worden gebruikt door kolenmijnen, de machine-industrie,Energiecentrales en diverse industriële en mijnbouwbedrijven.
De structuur en de installatievorm van de asynchrone motor van de YKK-serie met hoge spanning voor eekhoornkooien is IMB3.De nominale frequentie van de motor is 50HZ, de nominale spanning is 6kv/10kv, andere spanningsniveaus of speciale eisen worden besteld.
Specificatie van de asynchrone motor van 3 fasen
|
2.YKK serie 6kV hoogdruk drie-fase verschilstappen elektromotor technologie data table ((H710-H1000) Technische gegevens voor asynchrone driefasemotoren van de YKK-serie 6000V ((H710-1000)) |
||||||||||
|
型 号 TYPE |
额定 功率 Geclassificeerd Vermogen (kW) |
额定 电流 STATOR Huidige (A) |
额定 转速 Geclassificeerd Rotatie Snelheid (r/min) |
efficiency η% EFFI- IENCY |
功率 factor aantal cosΦ Vermogen FACTOR |
Maximum 转矩 Maximale TORQ —— 额定 转矩 RATED TORQ |
起动 转矩 Vergrendeld TORQ 额定 转矩 RATED TORQ |
起动 电流 Vergrendelde stroom 额定 电流 Geclassificeerd Huidige |
负载 转动 惯量 J Vervoer van goederen INERTIA kg..m2 |
电机 Gewicht Gewicht (kg) |
|
Vervoer van goederen en diensten YKK7104-4 |
2500 2800 3150 3550 |
291 326 362 408 |
1493 1493 1493 1493 |
96.28 96.36 96.51 96.55 |
0.873 0.875 0.883 0.886 |
1.8 1.8 1.8 1.8 |
0.5 0.5 0.5 0.5 |
6.5 6.5 6.5 6.5 |
5270 5565 5780 5890 |
12600 13100 13600 14100 |
|
YKK8001-4 YKK8002-4 YKK8003-4 |
4000 4500 5000 |
459 516 573 |
1493 1493 1493 |
96.62 96.63 96.70 |
0.890 0.892 0.892 |
1.8 1.8 1.8 |
0.5 0.5 0.5 |
6.5 6.5 6.5 |
6450 6980 7460 |
16450 17000 17700 |
|
YKK9002-4 YKK9003-4 |
5600 6300 |
633 712 |
1493 1493 |
96.82 96.92 |
0.895 0.896 |
1.8 1.8 |
0.5 0.5 |
6.5 6.5 |
7600 7850 |
22500 23700 |
|
Voor de toepassing van de in lid 1 bedoelde voorwaarden: YKK7104-6 |
1800 2000 2240 2500 |
213 236 264 295 |
1000 1000 1000 1000 |
95.52 95.62 95.73 95.81 |
0.852 0.856 0.858 0.860 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
1465 1630 1800 1970 |
12500 13000 13500 14100 |
|
Voor de toepassing van de in lid 1 bedoelde voorwaarden, is de vergoeding van de vergoeding van de vergoeding van de vergoeding van de vergoeding van de vergoeding van de vergoeding van de vergoeding van de vergoeding van de vergoeding. YKK8004-6 |
2800 3150 3550 4000 |
326 371 417 465 |
1000 1000 1000 1000 |
96.33 96.42 96.45 96.53 |
0.871 0.873 0.875 0.878 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
2820 3050 3250 3550 |
16500 17670 18120 18460 |
|
YKK9001- YKK9002- YKK9003-6 |
4500 5000 5600 |
516 573 641 |
1000 1000 1000 |
96.61 96.73 96.83 |
0.882 0.885 0.889 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
3900 4250 4650 |
22800 23760 25000 |
|
YKK10001-6 YKK10002-6 |
6300 7100 |
712 802 |
1000 1000 |
96.90 97.02 |
0.892 0.895 |
1.8 1.8 |
0.6 0.6 |
6.5 6.5 |
5100 5600 |
32080 33800 |
|
Voor de toepassing van de in lid 1 bedoelde voorwaarden: YKK7103-8 |
1400 1600 1800 |
169 192 216 |
745 745 745 |
95.02 95.15 95.26 |
0.837 0.839 0.840 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
2035 2320 2610 |
12680 13890 14450 |
|
Voor de toepassing van de in lid 1 bedoelde voorwaarden: YKK8004-8 |
2000 2240 2500 2800 |
237 265 296 331 |
745 745 745 745 |
95.34 95.42 95.52 95.62 |
0.841 0.843 0.845 0.848 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
2940 3260 3590 3950 |
16500 17120 18890 19180 |
|
YKK9001-8 YKK9002-8 YKK9003-8 |
3150 3550 4000 |
368 414 466 |
744 744 744 |
95.73 95.82 95.94 |
0.854 0.856 0.858 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
4950 5400 6000 |
22500 23850 24660 |
|
YKK10001-8 YKK10002-8 YKK10003-8 |
4500 5000 5600 |
518 574 643 |
743 744 744 |
96.05 96.13 96.25 |
0.862 0.864 0.868 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
6530 7260 7800 |
32580 33120 34900 |
|
YKK7101- 10 YKK7102- 10 YKK7103- 10 |
1250 1400 1600 |
153 171 195 |
592 592 592 |
94.64 94.75 94.85 |
0.824 0.825 0.825 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
2770 3110 3450 |
12800 13250 14300 |
|
YKK8001- 10 YKK8002- 10 YKK8003- 10 |
1800 2000 2240 |
219 244 273 |
592 592 592 |
94.93 95.05 95.13 |
0.827 0.829 0.830 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
3850 4250 4750 |
16800 17500 18000 |
|
YKK9001- 10 YKK9002- 10 YKK9003- 10 |
2500 2800 3150 |
300 336 378 |
592 592 592 |
95.21 95.32 95.42 |
0.832 0.834 0.836 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
5300 5900 6500 |
22800 23580 24500 |
|
2.YKK serie 6kV hoogdruk drie-fase verschilstappen elektromotor technologie data table ((H710-H1000) Technische gegevens voor asynchrone driefasemotoren van de YKK-serie 6000V ((H710-1000)) |
||||||||||
|
型 号 TYPE |
额定 功率 Geclassificeerd Vermogen (kW) |
额定 电流 STATOR Huidige (A) |
额定 转速 Geclassificeerd Rotatie Snelheid (r/min) |
efficiency η% EFFI- IENCY |
功率 factor aantal cosΦ Vermogen FACTOR |
Maximum 转矩 Maximale TORQ —— 额定 转矩 RATED TORQ |
起动 转矩 Vergrendeld TORQ 额定 转矩 RATED TORQ |
起动 电流 Vergrendelde stroom 额定 电流 Geclassificeerd Huidige |
负载 转动 惯量 J Vervoer van goederen INERTIA kg..m2 |
电机 Gewicht Gewicht (kg) |
|
YKK10001- 10 YKK10002- 10 YKK10003- 10 |
3550 4000 4500 |
420 473 531 |
593 593 593 |
95.54 95.63 95.71 |
0.843 0.845 0.846 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
7750 8850 9950 |
31800 31870 32920 |
|
YKK7101- 12 YKK7102- 12 YKK7103- 12 |
900 1000 1120 |
116 128 144 |
492 492 493 |
94.26 94.35 94.42 |
0.798 0.802 0.803 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
2980 3200 3500 |
11450 12800 13200 |
|
YKK8001- 12 YKK8002- 12 YKK8003- 12 YKK8004- 12 |
1250 1400 1600 1800 |
161 180 203 232 |
493 493 493 493 |
94.43 94.53 94.64 94.62 |
0.803 0.804 0.805 0.808 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
3900 4300 4800 5300 |
16210 17230 18620 19560 |
|
YKK9001- 12 YKK9002- 12 YKK9003- 12 |
2000 2240 2500 |
254 284 317 |
492 492 492 |
94.74 94.83 94.92 |
0.813 0.814 0.815 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
6400 6900 5500 |
22500 22900 23500 |
|
YKK10001- 12 YKK10002- 12 YKK10003- 12 |
2800 3150 3550 |
355 399 449 |
495 495 495 |
95.12 95.23 95.34 |
0.821 0.824 0.825 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
6200 6900 7700 |
31050 32320 34380 |
|
YKK7101- 16 YKK7102- 16 YKK7103- 16 YKK7104- 16 |
500 560 630 710 |
71 80 89 100 |
375 375 375 375 |
93.32 93.41 93.52 93.61 |
0.742 0.744 0.746 0.748 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
2840 3185 3530 3880 |
11800 12340 12890 13300 |
|
YKK8001- 16 YKK8002- 16 YKK8003- 16 YKK8004- 16 |
800 900 1000 1120 |
113 127 141 158 |
375 375 375 375 |
93.72 93.82 93.92 94.03 |
0.750 0.751 0.752 0.753 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
4330 4880 5380 6100 |
15120 15800 16230 16890 |
|
YKK9001- 16 YKK9002- 16 YKK9003- 16 |
1250 1400 1600 |
174 195 222 |
375 375 375 |
94.12 94.22 94.32 |
0.762 0.763 0.764 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
7000 7900 8900 |
21890 22990 23680 |
|
YKK10001- 16 YKK10002- 16 YKK10003- 16 |
1800 2000 2240 |
250 277 310 |
375 375 375 |
94.45 94.53 94.62 |
0.765 0.766 0.768 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
10010 11370 12740 |
30580 31495 32750 |
