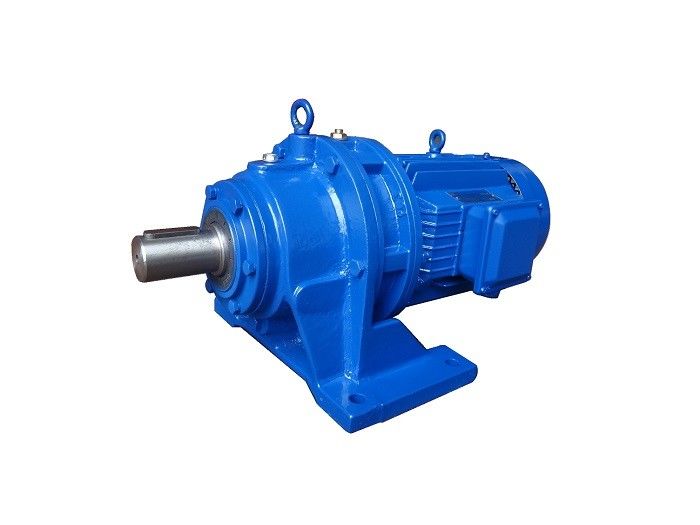

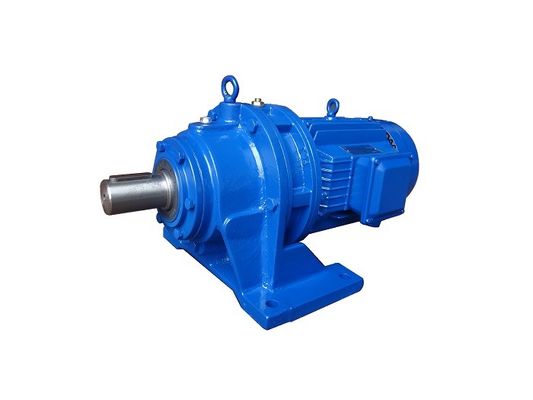

Hoogprecisie Planetaire Cycloïdale Pinwheel Reducer Cycloïdale Reducer Gearbox

Hoogprecisie Planetaire Cycloïdale Pinwheel Reducer Cycloïdale Reducer Gearbox

Werkingsbeginsel van de cycloïdale reducer

Het gehele transmissietoestel van de planetaire cycloïdale pinwheel reducer kan in drie delen worden onderverdeeld: invoerdeel, reductiedeel en uitvoerdeel.

Op de inlaatas is een dubbele excentrieke behuizing geïnstalleerd die 180° wordt verplaatst.De middelste gaten van de twee cycloïdale wielen zijn de raceways van de roterende arm lagers op de excentrieke mouwHet cycloïde wiel is met een reeks ringvormig gerangschikte pinnenversnellingen op het pinnenversnellingsapparaat gemaskerd en vormt zo een intern mesverminderingsmechanisme met een klein tandverschil.in reductoren met kleine toerentalverhoudingen, zijn de speldtanden voorzien van speldtanden.

Wanneer de invoer as maakt een omwenteling met de excentrieke mouw,vanwege de kenmerken van de tandgaleriecurve op het cycloïdale wiel en de beperking van de speldtanden op de naaldversnellingWanneer de ingangsacht voor één omwenteling naar voren draait, draait de excentrieke mouw ook één keer,en het cycloïdale wiel draait door een tandverschil in de tegenovergestelde richting te vertragenMet behulp van het W-uitgangsmechanisme wordt de lage rotatie van het cycloïdale wiel via de pinnenas naar de uitgang overgebracht, wat resulteert in een lagere uitgangssnelheid.

Parameter van de cycloïdale pinwheel-reducer

Opmerking: De prestatie-indicatoren van overeenkomstige machine-modellen van verschillende normen zijn in principe hetzelfde, maar het uiterlijk, de installatie en de verbindingsdimensies verschillen enigszins.Gebruikers moeten proberen de normen JB/T2982-94A en B te gebruiken..

Cycloïdale pinwheel reducer model voorbeeld

Opmerking: bij de tweestaps- en driestapsreductieapparatuur is de combinatie van de transmissieverhoudingen van elke fase in beginsel de eerste fase (hoge snelheid) als het uiteinde met de kleinere transmissieverhouding,De tweede of derde fase (i).d.w.z. laag snelheidsend) als transmissieverhouding.
