YKK YRKK-serie Driefasige asynchrone eekhoornkooi motor Hoogspanning 6KV
-
Markeren
IP44 Asynchrone motor met drie fasen
,Driefasige asynchrone motor met hoogspanning 6000V
,Asynchrone motor van de eekhoornkooi
-
Productnaam3-fasen asynchrone inductiemotor
-
KenmerkenHoogspanning
-
Spanning6KV
-
Aantal statorsFase 3
-
BeschermingsklasseIP44 of IP54
-
StandaardCEI-Norm
-
Pools4, 6, 8, 10, 12
-
VerantwoordelijkheidS1
-
Frequentie50 Hz
-
Plaats van herkomstChina
-
ModelnummerYKK.YRKK-serie

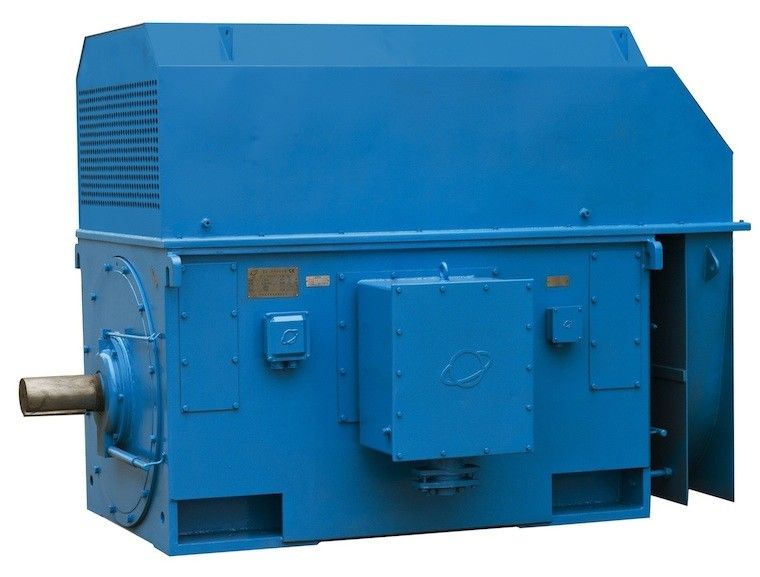

YKK YRKK-serie Driefasige asynchrone eekhoornkooi motor Hoogspanning 6KV
YKK YRKK-serie Driefasige asynchrone eekhoornkooi motor Hoogspanning 6KV
3 Fase Asynchrone Motor Overzicht
De motorbasis is gelast van stalen platen en heeft een internationaal populaire doosconstructie: lichtgewicht en goede stijfheid.
De onderkant, de uiteindelijke en de bovenste behuizing zijn gecombineerd in de basisbeschermingssoorten IP44 en IP54.het kan voorkomen dat vaste voorwerpen met een diameter van meer dan 1 mm de motor binnendringen), of IP54 (dat wil zeggen dat het kan voorkomen dat vast stof de binnenkant van de motor binnendringt); beide beschermingsniveaus kunnen voorkomen dat spatwater de binnenkant van de motor binnendringt.
High Speed Asynchrone MotorWerkende toestand
1- Hoogte = 1000m.
2De omgevingstemperatuur van de lucht verandert met het seizoen, maar de temperatuur = 40°C.
3De laagste omgevingstemperatuur van de lucht is 0 ° C.
4De hoogste gemiddelde relatieve luchtvochtigheid van de meest natte maand is 90% en de laagste temperatuur van de maand is niet hoger dan 25°C.
5De frequentie van de motor is 50 Hz.
6Het werkingssysteem is continu systeem S1.
Specificatie voor asynchrone motoren met drie fasen
|
1.YKK-serie6kV hoogdrukdrie-fase verschilstappen elektromotortechnische gegevenstabel ((H355-H630) YKK-serie 6000VHoogspanningTechnische gegevens voor asynchrone driefasemotor ((H355-630) |
||||||||||
|
型 号 TYPE |
额定 功率 Geclassificeerd Vermogen (kW) |
额定 电流 STATOR Huidige (A) |
额定 转速 Geclassificeerd Rotatie Snelheid (r/min) |
efficiency η% EFFI- IENCY |
功率 factor aantal cosΦ Vermogen FACTOR |
Maximum 转矩 Maximaal TORQ 额定 转矩 RATED TORQ |
起动 转矩 Vergrendeld TORQ 额定 转矩 RATED TORQ |
起动 电流 Vergrendelde stroom 额定 电流 Geclassificeerd Huidige |
负载 转动 惯量 J Vervoer van goederen INERTIA kg..m2 |
电机 Gewicht Gewicht (kg) |
|
Voor de toepassing van de in lid 1 bedoelde voorwaarden: YKK3554-4 |
185 200 220 250 |
22.6 24.4 26.8 30.4 |
1483 1483 1483 1482 |
92.92 93.08 93.21 93.31 |
0.865 0.867 0.868 0.869 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.5 6.5 6.5 6.5 |
68 78 88 97 |
2580 2580 2600 2690 |
|
YKK4002-4 YKK4003-4 YKK4004-4 YKK4005-4 YKK4006-4 |
280 315 355 400 450 |
33.6 37.8 42.5 47.8 53.6 |
1482 1483 1483 1482 1483 |
93.41 93.52 93.72 93.93 94.10 |
0.871 0.872 0.874 0.878 0.879 |
1.8 1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 0.7 |
6.5 6.5 6.5 6.5 6.5 |
108 120 133 147 161 |
3340 3550 3670 3920 4100 |
|
YKK4502-4 YKK4503-4 YKK4504-4 YKK4505-4 |
500 560 630 710 |
59.5 66.5 74.7 84.0 |
1485 1485 1484 1484 |
94.20 94.43 94.61 94.81 |
0.881 0.882 0.883 0.885 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.5 6.5 6.5 6.5 |
178 197 220 260 |
4000 4300 4400 4600 |
|
YKK5001-4 YKK5002-4 YKK5003-4 YKK5004-4 |
800 900 1000 1120 |
93.3 104.9 116.4 130.3 |
1486 1486 1486 1486 |
95.02 95.13 95.22 95.31 |
0.889 0.890 0.891 0.893 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.5 6.5 6.5 6.5 |
300 330 365 400 |
5100 5250 5500 5750 |
|
Vervoer van goederen YKK5603-4 |
1250 1400 1600 |
143.6 160.6 183.4 |
1488 1487 1488 |
95.41 95.53 95.63 |
0.898 0.901 0.903 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
445 500 550 |
6400 6550 6850 |
|
YKK6301-4 YKK6302-4 YKK6303-4 |
1800 2000 2240 |
206.1 228.8 255.9 |
1489 1488 1488 |
95.73 95.81 95.93 |
0.903 0.905 0.906 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
620 690 770 |
9000 9300 9500 |
|
Voor de toepassing van de in lid 1 bedoelde voorwaarden is het volgende vereist: YKK4006-6 |
185 200 220 250 280 315 |
23.5 25.3 27.8 31.5 35.2 39.5 |
988 988 988 988 988 988 |
92.62 92.82 93.01 93.22 93.51 93.73 |
0.834 0.835 0.836 0.837 0.838 0.839 |
1.8 1.8 1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 6.0 6.0 |
193 210 236 262 291 324 |
3300 3450 3650 3750 3920 4000 |
|
Voor de toepassing van de in lid 1 bedoelde voorwaarden moet de volgende voorwaarden gelden: YKK4505-6 |
355 400 450 500 |
43.9 49.4 55.4 61.5 |
988 987 988 989 |
93.94 94.03 94.34 94.54 |
0.841 0.845 0.847 0.848 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
361 401 440 687 |
4000 4300 4400 4650 |
|
Voor de toepassing van de in lid 1 bedoelde voorwaarden, is de vergoeding van de vergoeding van de vergoeding van de vergoeding van de vergoeding van de vergoeding van de vergoeding van de vergoeding van de vergoeding van de vergoeding. YKK5004-6 |
560 630 710 800 |
68.0 76.4 85.8 96.6 |
990 990 990 990 |
94.61 94.72 95.03 95.15 |
0.862 0.863 0.864 0.87 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
540 599 665 736 |
5200 5200 5450 5600 |
|
De in artikel 1, lid 1, onder a), bedoelde vergoeding is niet toegekend. YKK5603-6 |
900 1000 1120 |
107.2 119.0 133.2 |
991 991 990 |
95.22 95.31 95.45 |
0.871 0.873 0.875 |
1.8 1.8 1.8 |
0.7 0.7 0.7 |
6.5 6.5 6.5 |
805 886 927 |
6600 6850 7200 |
|
1.YKK-serie6kV hoogdrukdrie-fase verschilstappen elektromotortechnische gegevenstabel ((H355-H630) YKK-serie 6000VHoogspanningTechnische gegevens voor asynchrone driefasemotor ((H355-630) |
||||||||||
|
型 号 TYPE |
额定 功率 Geclassificeerd Vermogen (kW) |
额定 电流 STATOR Huidige (A) |
额定 转速 Geclassificeerd Rotatie Snelheid (r/min) |
efficiency η% EFFI- IENCY |
功率 factor aantal cosΦ Vermogen FACTOR |
Maximum 转矩 Maximaal TORQ 额定 转矩 RATED TORQ |
起动 转矩 Vergrendeld TORQ 额定 转矩 RATED TORQ |
起动 电流 Vergrendelde stroom 额定 电流 Geclassificeerd Huidige |
负载 转动 惯量 J Vervoer van goederen INERTIA kg..m2 |
电机 Gewicht Gewicht (kg) |
|
De in artikel 1, lid 1, onder a), bedoelde vergoedingen zijn in de zin van artikel 6 van Verordening (EU) nr. 1303/2013 van het Europees Parlement en de Raad van 16 december 2013 betreffende de tenuitvoerlegging van Verordening (EU) nr. 1303/2013 van de Europese Unie (PB L 347 van 20.12.2013, blz. 1). YKK6303-6 |
1250 1400 1600 |
146.8 164.2 187.5 |
991 991 991 |
95.54 95.61 95.75 |
0.880 0.883 0.885 |
1.8 1.8 1.8 |
0.7 0.7 0.7 |
6.5 6.5 6.5 |
1068 1192 1312 |
9150 9300 9500 |
|
YKK4004-8 YKK4005-8 YKK4006-8 |
185 200 220 |
24.7 26.6 29.2 |
740 740 740 |
92.68 92.92 93.10 |
0.790 0.791 0.793 |
1.8 1.8 1.8 |
0.8 0.8 0.8 |
5.5 5.5 5.5 |
406 450 502 |
3200 3450 3750 |
|
Voor de toepassing van deze verordening geldt de volgende voorwaarden: YKK4505-8 |
250 280 315 355 |
32.7 36.6 41.1 46.2 |
741 741 742 743 |
93.20 93.41 93.62 93.71 |
0.801 0.803 0.805 0.806 |
1.8 1.8 1.8 1.8 |
0.8 0.8 0.8 0.8 |
5.5 5.5 5.5 5.5 |
558 622 693 772 |
4000 4200 4400 4640 |
|
Voor de toepassing van deze verordening geldt: YKK5004-8 |
400 450 500 560 |
51.3 57.7 63.8 71.4 |
743 743 743 743 |
93.93 94.00 94.43 94.64 |
0.812 0.813 0.815 0.816 |
1.8 1.8 1.8 1.8 |
0.8 0.8 0.8 0.8 |
5.5 5.5 5.5 5.5 |
853 941 1044 1160 |
4550 4650 4800 5000 |
|
De in artikel 1, lid 2, bedoelde vergoedingen zijn niet van toepassing. YKK5603-8 |
630 710 800 |
78.2 88.1 99.1 |
743 743 743 |
94.71 94.83 94.91 |
0.831 0.832 0.835 |
1.8 1.8 1.8 |
0.7 0.7 0.7 |
6.0 6.0 6.0 |
1221 1357 150.5 |
5650 5800 6200 |
|
Voor de toepassing van de in lid 1 bedoelde voorwaarden: YKK6304-8 |
900 1000 1120 1250 |
108.8 120.7 135.1 150.6 |
744 744 744 744 |
95.01 95.15 95.22 95.31 |
0.851 0.853 0.855 0.857 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
1650 1820 2001 2204 |
9200 9500 9850 10500 |
|
Voor de toepassing van de in lid 1 bedoelde voorwaarden moet de in lid 1 bedoelde vergunning worden verleend. YKK4505-10 |
185 200 220 250 280 |
25.9 27.9 30.6 34.8 38.8 |
594 594 594 593 594 |
91.91 92.13 92.34 92.51 92.71 |
0.768 0.770 0.772 0.774 0.776 |
1.8 1.8 1.8 1.8 1.8 |
0.8 0.8 0.8 0.8 0.8 |
5.5 5.5 5.5 5.5 5.5 |
698 775 865 902 1072 |
4000 4100 4250 4400 4600 |
|
De in lid 1 bedoelde vergoedingen worden toegekend aan ondernemingen die niet in aanmerking komen voor de steun. YKK5004-10 |
315 355 400 450 |
43.0 48.3 54.3 61.0 |
593 593 593 593 |
93.02 93.22 93.52 93.61 |
0.772 0.773 0.782 0.784 |
1.8 1.8 1.8 1.8 |
0.8 0.8 0.8 0.8 |
5.5 5.5 5.5 5.5 |
1196 1332 1471 1627 |
5400 5500 5750 5940 |
|
De in artikel 1, lid 1, onder a), bedoelde vergoedingen zijn in de zin van artikel 67, lid 1, onder c), van Verordening (EU) nr. 575/2013 toegekend. YKK5604-10 |
500 560 630 710 |
65.9 73.7 82.9 93.2 |
593 594 593 594 |
93.82 93.91 94.01 94.22 |
0.793 0.795 0.802 0.804 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
1710 1902 2116 2355 |
6250 6500 6850 7130 |
|
De in artikel 1, lid 1, onder a), bedoelde vergoedingen zijn in de zin van artikel 6 van Verordening (EU) nr. 1303/2013 van het Europees Parlement en de Raad van 16 december 2013 betreffende de tenuitvoerlegging van Verordening (EU) nr. 1303/2013 van de Raad betreffende de tenuitvoerlegging van Verordening (EU) nr. 1303/2013 van de Europese Unie betreffende de tenuitvoerlegging van Verordening (EU) nr. 1303/2013 van de Raad betreffende de tenuitvoerlegging van Verordening (EU) nr. 1304/2013 van de Europese Unie betreffende de tenuitvoerlegging van Verordening (EU) nr. 1304/2013 van de Raad betreffende de tenuitvoerlegging van Verordening (EU) nr. 1304/2013 van de Europese Unie betreffende de tenuitvoerlegging van Verordening (EU) nr. 1304/2013 van de Raad van 16 maart 2013 betreffende de tenuitvoerlegging van Verordening (EU) nr. 1304/2013 van de Raad van 13 december 2013 betreffende de tenuitvoerlegging van Verordening (EU) nr. 1304/2013 van de Raad van 13 maart 2013 betreffende de tenuitvoerlegging van Verordening (EU) nr. 1304/2013 van de Raad van de Europese Unie (EU) van 13 YKK6304-10 |
800 900 1000 1120 |
102.1 114.8 127.4 142.4 |
594 594 594 594 |
94.41 92.53 92.62 92.83 |
0.812 0.814 0.815 0.817 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
2615 2800 3170 3489 |
9200 9400 9740 9850 |
|
YKK4504-12 YKK4505-12 |
185 200 |
27.7 29.9 |
494 494 |
92.00 92.21 |
0.718 0.719 |
1.8 1.8 |
0.8 0.8 |
5.5 5.5 |
1487 1206 |
4230 4350 |
|
YKK5001-12 YKK5002-12 YKK5003-12 YKK5004-12 |
220 250 280 315 |
31.9 36.1 40.4 45.4 |
494 494 494 494 |
92.41 92.72 92.93 93.03 |
0.731 0.732 0.735 0.736 |
1.8 1.8 1.8 1.8 |
0.8 0.8 0.8 0.8 |
5.5 5.5 5.5 5.5 |
1347 1499 1672 1865 |
5100 5250 5400 5600 |
|
1.YKK-serie6kV hoogdrukdrie-fase verschilstappen elektromotortechnische gegevenstabel ((H355-H630) YKK-serie 6000V DriefasenEekhoornkooiTechnische gegevens voor asynchrone motoren ((H355-630) |
||||||||||
|
型 号 TYPE |
额定 功率 Geclassificeerd Vermogen (kW) |
额定 电流 STATOR Huidige (A) |
额定 转速 Geclassificeerd Rotatie Snelheid (r/min) |
efficiency η% EFFI- IENCY |
功率 factor aantal cosΦ Vermogen FACTOR |
Maximum 转矩 Maximaal TORQ 额定 转矩 RATED TORQ |
起动 转矩 Vergrendeld TORQ 额定 转矩 RATED TORQ |
起动 电流 Vergrendelde stroom 额定 电流 Geclassificeerd Huidige |
负载 转动 惯量 J Vervoer van goederen INERTIA kg..m2 |
电机 Gewicht Gewicht (kg) |
|
De in artikel 1, lid 1, onder a), bedoelde vergoedingen worden toegekend op grond van de in artikel 2, lid 2, onder a), bedoelde voorwaarden. YKK5604-12 |
355 400 450 500 |
49.6 55.7 62.7 69.4 |
495 495 495 495 |
93.21 93.51 93.63 93.92 |
0.752 0.753 0.755 0.757 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
1967 2190 2411 2673 |
6000 6230 6500 6750 |
|
YKK6301-12 YKK6302-12 YKK6303-12 YKK6304-12 |
560 630 710 800 |
75.6 84.9 95.6 107.5 |
495 495 495 495 |
94.01 94.12 94.22 94.43 |
0.773 0.774 0.776 0.778 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
2974 3312 3688 4098 |
9400 9580 9870 10150 |
