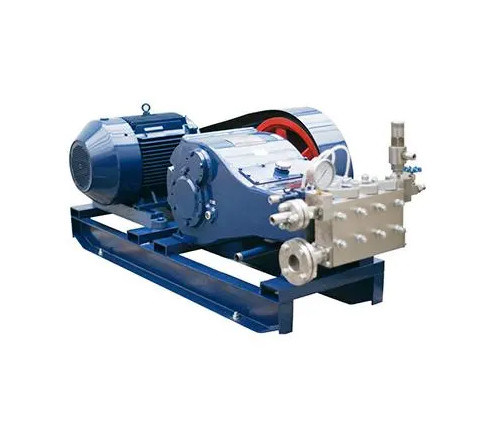

3WP20 Hoogdrukreciprocatingpomp Triplex-plunserpomp
Triplex Plunger Pump Inleiding:
1. Geschikt voor de druk-testpomp, hoge druk reinigingspomp, meteringspomp, procespomp, medicatie toevoegingspomp, hydrostatische drukpomp en olie overdracht pomp etc. voor de kleppen en buizen.
2- Montage: horizontaal, verticaal, vast en beweeglijk.
3- Type aandrijving: type aangedreven door elektromotor, type aangedreven door dieselmotor, type riemkolf, type versnellingsbak, type met elektromagnetische snelheidsregeling en type met omvormer.
4. De technische gegevens die in het datablad worden weergegeven, zijn bedoeld als referentie voor de selectie. Elk type pomp is uitgerust met een veiligheidsklep. De druk van elke pomp kan willekeurig worden aangepast.
5Indien bij de selectie niet aan uw vereisten kan worden voldaan met de in het gegevensblad aangegeven stroomsnelheid, kunt u de stroomsnelheid aanpassen door middel van elektromagnetische snelheidsregeling.omvormer snelheid-aanpassing of verandering van de diameter van de zuiger om de gevraagde doorstroming.
Specificatie van de triplex-plungerpomp:
|
Nominale belasting van de zuiger: 350 kg |
Verlenging van de slag: 20 mm |
Gewicht: 80 kg |
|||||||||||
|
Model 3WP20 Hoogdruktriplex-reciprocatieve pomp |
|||||||||||||
| Stroomzuigerdiameter (mm) | 30 | 28 | 26 | 24 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
|
Werkdruk (MPa) |
4 | 5 | 6 | 7 | 8 | 10 | 14 | 16 | 23 | 30 | 45 | ||
| Versnellingssnelheid (min) | Stroom L/min M3/h Vermogen KW | ||||||||||||
|
150 |
L/min | 6.36 | 5.54 | 4.78 | 4.07 | 3.42 | 2.83 | 2.29 | 1.81 | 1.38 | 1.02 | 0.71 | |
| M3/h | 0.381 | 0.332 | 0.287 | 0.244 | 0.205 | 0.17 | 0.137 | 0.109 | 0.083 | 0.061 | 0.042 | ||
| KW | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
200 |
L/min | 8.5 | 7.38 | 6.37 | 5.43 | 4.56 | 3.77 | 3.05 | 2.41 | 1.85 | 1.37 | 0.94 | |
| M3/h | 0.509 | 0.443 | 0.382 | 0.326 | 0.274 | 0.226 | 0.183 | 0.145 | 0.111 | 0.082 | 0.057 | ||
| KW | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
250 |
L/min | 10.6 | 9.23 | 7.96 | 6.78 | 5.70 | 4.71 | 3.82 | 3.01 | 2.31 | 1.71 | 1.18 | |
| M3/h | 0.636 | 0.554 | 0.478 | 0.407 | 0.342 | 0.283 | 0.229 | 0.181 | 0.138 | 0.103 | 0.071 | ||
| KW | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
|
300 |
L/min | 12.7 | 11.1 | 9.55 | 8.14 | 6.84 | 5.65 | 4.58 | 3.62 | 2.77 | 2.05 | 1.41 | |
| M3/h | 0.763 | 0.665 | 0.573 | 0.488 | 0.410 | 0.339 | 0.275 | 0.217 | 0.166 | 0.123 | 0.085 | ||
| KW | 1 | 1 | 1 | 1.2 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | ||
|
350 |
L/min | 14.8 | 12.9 | 11.4 | 9.50 | 7.98 | 6.59 | 5.34 | 4.22 | 3.23 | 2.39 | 1.65 | |
| M3/h | 0.89 | 0.775 | 0.669 | 0.569 | 0.479 | 0.395 | 0.320 | 0.253 | 0.194 | 0.144 | 0.099 | ||
| KW | 1.2 | 1.5 | 1.5 | 1.5 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | ||
|
400 |
U/min | 17.0 | 14.8 | 12.74 | 10.85 | 9.12 | 7.54 | 6.10 | 4.82 | 3.69 | 2.74 | 1.88 | |
| M3/h | 1.02 | 0.888 | 0.764 | 0.651 | 0.547 | 0.452 | 0.366 | 0.289 | 0.222 | 0.164 | 0.113 | ||
| KW | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.8 | 1.5 | 1.8 | 1.8 | 1.8 | ||
|
450 |
L/min | 19.1 | 16.6 | 14.33 | 12.21 | 10.26 | 8.48 | 6.87 | 5.43 | 4.15 | 3.08 | 2.12 | |
| M3/h | 1.14 | 0.997 | 0.860 | 0.732 | 0.616 | 0.509 | 0.412 | 0.326 | 0.249 | 0.185 | 0.127 | ||
| KW | 1.6 | 1.5 | 1.8 | 1.8 | 1.6 | 1.8 | 2.0 | 1.8 | 2.0 | 1.8 | 2.0 | ||
|
500 |
L/min | 21.2 | 18.5 | 15.92 | 13.56 | 11.40 | 9.42 | 7.6 | 6.03 | 4.62 | 3.42 | 2.36 | |
| M3/h | 1.27 | 1.11 | 0.955 | 0.814 | 0.684 | 0.565 | 0.458 | 0.362 | 0.27 | 0.205 | 0.141 | ||
| KW | 1.8 | 1.8 | 2.0 | 2.0 | 1.8 | 1.8 | 2.0 | 2.0 | 2.2 | 2.0 | 2.2 | ||
※ Wanneer u een soort van hoge druk wisselpomp met een bepaalde doorstroming en druk en een hoge druk pomp voor speciale medium wilt selecteren,Krijg uw nieuwste algemene tekening en fundering tekening van onze fabriek.
Triplex-plunjerpomp Toepassing:
1. Hoogdruktoepassingen
DeHoogdruktriplex-pompis ontworpen om een hoge ontladingsdruk te creëren, en wordt daarom veel gebruikt voor sproei-drogers, straalreiniging, drukreiniging, mobiele olieveld- en boormodderpompen,afvalwaterreiniging en andere hogedruktoepassingen.
2. Pulp & Paper industrieën
Het papierproductieproces vereist hogedrukpompen.Hoogdruktriplex-pompHet kan helpen bij het leveren van de vereiste hoge drukontlading waardoor het in deze sector veel wordt gebruikt.
3. Verwerkende industrieën
DeHoogdrukreciprocatieve pompis zeer geschikt voor veel processen waarbij hoge-drukontladingspompen met compacte afmetingen nodig zijn.Deze pompen worden veel gebruikt in de verwerkende industrie..
4Bouwsector
Behalve de hoogdrukreiniging, is deHoogdrukreciprocatieve pompwordt ook veel gebruikt in weg- en bouwmachines vanwege hun vermogen om hoge ontladingsdruk te genereren.
