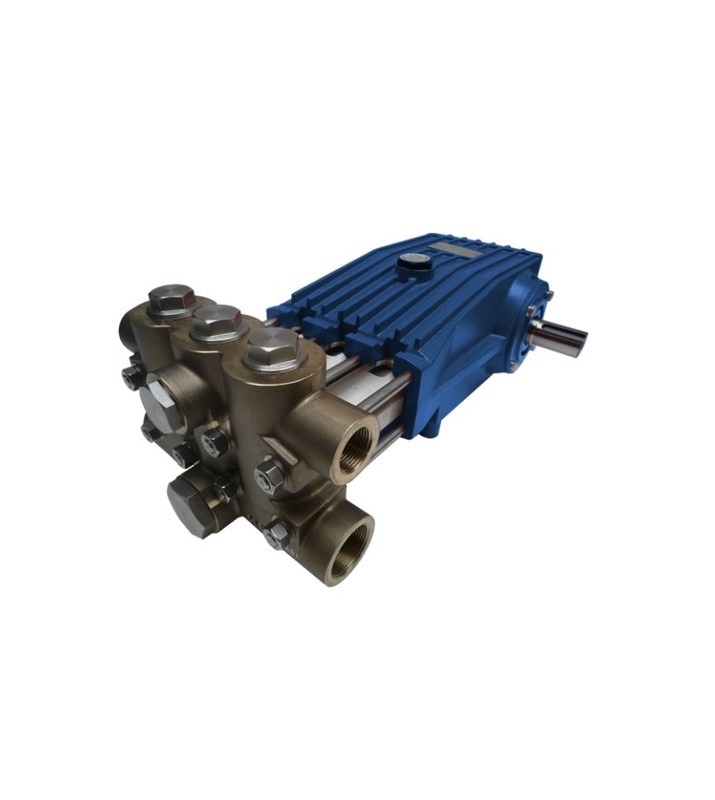

3WP80 Hoogdruktriplex-plunserpomptriplex-reciprocatiepomp
PlungerpompInleiding:
Plungerpompenzijn triplex (drie zuigers), positieve verplaatsing, triplex wisselpompen.Elke omwenteling van de krukas zorgt voor een directe beweging in de zuigerstangen [kolven] waardoor een positieve stroom uit de pomp ontstaatDeze uitstoot van de pomp is rechtstreeks gerelateerd aan de snelheid (hier slag per minuut) van de pomp.De diameter van de zuiger en de slaglengte bepalen de hoeveelheid vloeistof die bij elke slag en omwenteling wordt behandeldDe ontladingsdruk wordt gecreëerd door de beperking van de stroom door de sproeiers of door beperkingen stroomafwaarts.
Onzedrievoudige zuigerpompenDeze hogedruk triplex wisselpompen kunnen ook worden aangedreven door een varia-drive om de stroom naar behoefte aan te passen aan veranderingen in de vraag.De downstream beperking vereist aanpassing of een klep om de verandering in de stroom te reguleren.
Tijdens de zuigstrip beweegt de zuiger naar links, waardoor de remklep in de zuiginstallatie ontstaat.Omgekeerde pomp met positieve verplaatsingde lijn tussen het reservoir en de pompcilinder om water uit het reservoir te openen en toe te laten. Tijdens de ontlading beweegt de zuiger naar rechts,de remklep in de zuigleiding plaatsen en de remklep in de ontladingsleiding openen. The volume of liquid moved by the pump in one cycle (one suction stroke and one discharge stroke) is equal to the change in the liquid volume of the cylinder as the plunger moves from its farthest left position to its farthest right position.
PlungerpompSpecificatie:
| Nominale belasting van de zuiger: 3100 kg |
Verlenging van de slag: 80 mm |
Gewicht: 1500 kg | ||||||||||||
|
3WP80 Hoogdruktriplex-reciprocatieve pomp |
||||||||||||||
| Stroomzuigerdiameter (mm) | 95 | 80 | 68 | 56 | 48 | 43 | 35 | 28 | 25 | 23 | 21 | 18 | ||
| Werkdruk (MPa) | 2 | 6 | 8 | 12 | 16 | 20 | 30 | 40 | 60 | 70 | 80 | 100 | ||
| Versnellingssnelheid (min) | Stroom L/min M3/h Vermogen KW | |||||||||||||
|
90 |
L/min | 153 | 108 | 78.4 | 53.2 | 39.1 | 31.4 | 20.8 | 13.3 | 10.6 | 9 | 7.5 | 5.5 | |
| M2/h | 9,2 | 6.5 | 4.7 | 3.2 | 2.3 | 1.9 | 1,2 | 0.8 | 0.64 | 0.55 | 0,45 | 0.33 | ||
| KW | 7 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 14 | 14 | 14 | 11 | ||
|
140 |
L/min | 238 | 168 | 121 | 82.7 | 60.8 | 48.8 | 32.3 | 20.7 | 16.5 | 14.1 | 11.6 | 8.5 | |
| M2/h | 14.3 | 10.1 | 7.3 | 5 | 3.6 | 2.93 | 1.9 | 1.2 | 0.99 | 0.84 | 0.7 | 0.51 | ||
| KW | 10 | 20 | 20 | 20 | 20 | 20 | 20 | 17 | 20 | 20 | 20 | 18 | ||
|
160 |
L/min | 272 | 193 | 139 | 94.5 | 69.5 | 55.7 | 36.9 | 23.6 | 18.8 | 15.9 | 13.3 | 9.8 | |
| M3/h | 16.3 | 11.6 | 8.4 | 5.7 | 4.2 | 3.3 | 2.2 | 1.4 | 1.1 | 0.96 | 0.8 | 0.59 | ||
| KW | 11 | 24 | 22.3 | 22.6 | 22.2 | 23 | 22 | 18.8 | 22.5 | 22.2 | 21.2 | 20 | ||
|
200 |
L/min | 340 | 241 | 174 | 118 | 87 | 70 | 46 | 30 | 24 | 20 | 17 | 12 | |
| M3/h | 20.3 | 14.4 | 10.4 | 7.07 | 5.21 | 4.19 | 2.75 | 1.80 | 1.44 | 1.20 | 1.02 | 0.72 | ||
| KW | 14 | 29 | 28 | 28 | 28 | 28 | 28 | 24 | 29 | 28 | 27 | 24 | ||
|
280 |
L/min | 476 | 338 | 244 | 165 | 122 | 97 | 65 | 41 | 33 | 28 | 23 | 17 | |
| M3/h | 28.5 | 20.2 | 14.6 | 9.88 | 7.31 | 5.81 | 3.89 | 2.46 | 1.98 | 1.68 | 1.38 | 1.02 | ||
| KW | 19 | 40 | 39 | 39 | 39 | 39 | 39 | 34 | 40 | 39 | 37 | 34 | ||
|
320 |
L/min | 544 | 386 | 279 | 189 | 139 | 111 | 74 | 47 | 38 | 32 | 26 | 19 | |
| M3/h | 32.5 | 23.1 | 16.7 | 11.3 | 8.32 | 6.65 | 4.43 | 2.81 | 2.28 | 1.92 | 1.56 | 1.14 | ||
| KW | 22 | 46 | 45 | 45 | 44 | 44 | 44 | 37 | 45 | 45 | 42 | 38 | ||
|
370 |
Umin | 629 | 446 | 322 | 219 | 160 | 129 | 85 | 55 | 44 | 37 | 31 | ||
| M3/h | 37.6 | 26.7 | 19.2 | 13.1 | 9.58 | 7.72 | 5.09 | 3.29 | 2.63 | 2.22 | 1.86 | |||
| KW | 25 | 54 | 52 | 53 | 51 | 52 | 51 | 44 | 53 | 52 | 50 | |||
|
400 |
L/min | 680 | 482 | 348 | 236 | 174 | 139 | 92 | 59 | 47 | 40 | |||
| M3/h | 40.7 | 28.8 | 20.8 | 14.1 | 10.42 | 8.32 | 5.51 | 3.53 | 2.81 | 2.40 | ||||
| KW | 27 | 58 | 56 | 57 | 56 | 56 | 55 | 47 | 56 | 56 | ||||
|
450 |
L/min | 542 | 392 | 266 | 195 | 157 | 104 | 66 | 53 | |||||
| Ik heb het nodig. | 32.4 | 23.4 | 15.9 | 11.6 | 9.4 | 6.23 | 3.95 | 3.17 | ||||||
| KW | 65 | 63 | 64 | 62 | 63 | 62 | 53 | 64 | ||||||
※ Wanneer u een soort van hoge druk wisselpomp met een bepaalde doorstroming en druk en een hoge druk pomp voor speciale medium wilt selecteren,Krijg uw nieuwste algemene tekening en fundering tekening van onze fabriek.
Toepassing van de zuigerpomp:
Hoogdrukreiniging en wassen
Hydrostatische drukonderzoek
Reiniging van voertuigen, spoorwegen en vliegtuigen
Reiniging van leidingen en buizen
Reiniging van tanks, vaten en reactoren
Reiniging van riolen en afvoer
Verf verwijderen en roest verwijderen
Bespuiting / misting / misting
Injectie / voeding / dosering
Hoogdrukpompen voor omgekeerde osmose
Snijden, verwijderen en afbreken
Vervaardiging
