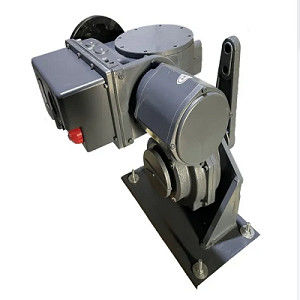

SD-serie Quarter Turn Electric Valve Actuator Motorized Electric Actuator

SD-serie Quarter Turn Electric Valve Actuator Motorized Electric Actuator

Overzicht van het kwartdraaiventiel:

Quarter Turn Electric Actuators gebruiken elektrische energie om gaskleppen te openen, sluiten of te draaien die een zeer nauwkeurige positionering vereisen.Deze zijn ontworpen om de precieze werking van kleppen te automatiseren die zich openen en sluiten door middel van een roterende 90°-beweging (een kwart draai), zoals kogelkleppen, stopkleppen, stikkleppen, dumpkleppen en vlinderkleppen.Roterende kwartdraai-actuatoren kunnen ook worden gebruikt om dempers te automatiseren om de luchtstroom in schoorstenen en luchtbehandelingsapparatuur voor de HVAC-industrie te reguleren.

Ventilatieapparaten voor een kwartdraaican be equipped with either an AC or DC voltage electric motor capable of delivering a wide range of torques for automated and responsive valve positioning without the complexity and cost of a pneumatic supplyHet compacte ontwerp en het relatief lichte gewicht zijn ideaal voor situaties waar de installatieruimte beperkt is, waardoor er extra ruimte is voor alternatieve pijpleidingsopties.

Specificatie van de elektrische klep-actuator voor een kwartdraai:

Technische prestaties van de elektrische actuator met een kwart draai:

1. Chinees en Engels debugging menu, eenvoudig en intuïtief
2Ondersteunt 3 besturingsmethoden: (alle zijn optische koppelscheiding)
A. Schakelaartype-besturing kan kiezen voor jog-besturing of save-besturing.
B. Analoog regelstandaard 4-20mA, ingangssignaalimpedantie 100Ω, uitgangssignaalimpedantie < 750Ω (standaardconfiguratie)
C. Bestuur van de MODBUS-bus (facultatief)
3Het heeft functies voor het identificeren en corrigeren van de fasesequentie. Driefasige stroom is niet nodig om de fasesequentie te identificeren en het apparaat kan normaal werken wanneer het is aangesloten.
4De driefasige stroomtoevoer faseverlies actuator stopt automatisch en toont het faseverlies.
5Er zijn meerdere beschermingsmaatregelen:
A. Elektronische grenswaarde
B. Bescherming tegen overdrijfmoment
C. Signalonderbrekingsbescherming, houding, volledig gesloten, volledig geopend, drie keuzemethoden
D. Bescherming tegen oververhitting van de motor
E. Bescherming van de stilstaande rotor, wanneer er een besturingsactie is, na 8S is er geen terugkoppeling en wordt deze als stilstaand beoordeeld.
6. Uitgerust met 4-weg alarm droge contacten, alarm items kunnen worden geselecteerd via instellingen
7. Hoogprecisiebesturing, fout ≤±1%, remmen met vertraagde reactie en kleine stroomfluctuatie.
8Met ESD noodcontrolefunctie.
9Het hoogste beschermingsniveau is IP67.

10. Implementeren van de normen IEC60259, JB/T8219-2016, GB4208-2017, GB3836.2-2010, GB3836.1-2010 en referentie.
