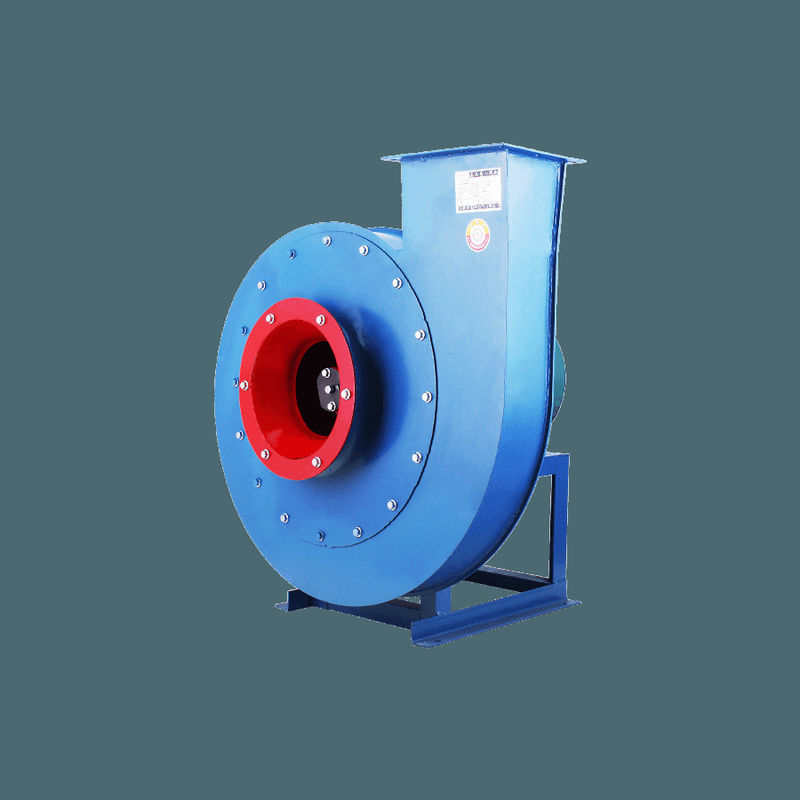

G4-73 Y4-73 Centrifugeerblazers van staal, geïnduceerde trekventilatoren voor boilerventilatie

G4-73 Y4-73 Centrifugeerblazers van staal, geïnduceerde trekventilatoren voor boilerventilatie

1. Overzicht

G4-73 Y4-73Centrifugeerblazers van staal en ventilatoren met geïnduceerde trekgeschikt zijn voor ventilatiesystemen en ventilatorsystemen met geïnduceerde luchtstroom van stoomketels met een capaciteit van minder dan 670 t/h in thermische energiecentrales.G4-73 kan ook worden gebruikt voor mijnventilatie en algemene ventilatie.
Het door de ventilator vervoerde medium is lucht en de maximale temperatuur mag niet hoger zijn dan 80°C. Het door de geïnduceerde luchtventilator vervoerde medium is rookgas.en de maximumtemperatuur mag niet hoger zijn dan 250°C.
Voor de ventilator moet een stofverwijderingsinrichting worden geïnstalleerd om het stofgehalte van het rookgas dat de ventilator binnendringt zoveel mogelijk te verminderen.Volgens de algemene gebruiksvoorwaarden van de centraleDe stofverwijderende efficiëntie mag niet minder dan 85% bedragen.

2. kenmerk

(1) DeCentrifuge ventilatoren en ventilatoren voor geïnduceerde luchtstroomworden vervaardigd met één zuiginstallatie, elk met in totaal 12 machine nummers N28~28.
(2) De ventilator draait in twee richtingen: links en rechts.de in tegen de klok in de richting van de klok draaiende roer wordt een linkse ventilator genoemd, vertegenwoordigd door "links".
(3) De uitlaatpositie van de ventilator wordt uitgedrukt door de hoek van de luchtuitlaat van de behuizing.
(4) De transmissiemethode van de ventilatoren is D-type en zij worden allemaal aangedreven door elastische koppelingen.

3. Specificatie

4. Structuur

DeCentrifuge ventilatieventilatorenzijn voornamelijk samengesteld uit een draaibank, een behuizing, een luchtinlaat, een regeldeur en een versnellingsbak.

(1) De schroef bestaat uit twaalf achterwaarts neigende scheefbladen van het profiel, gesweisd tussen de kegelvormige voorste schijf en de platvormige achterste schijf.Het gebruik van profielvormige bladen zorgt voor een hoge efficiëntieDe motor is gekalibreerd volgens statische en dynamische balans, zodat het soepel draait.De rotorconstructies van de ventilatie en de ventilatoren met geïnduceerde trek van hetzelfde machinenummer zijn dezelfde.

(2) De behuizing is een met gewone stalen platen gelaste volute carrosserie.De behuizing van de enkele zuigventilator is gemaakt in drie verschillende vormen (Ng8 ~ 12 behuizing is gemaakt van een integrale structuur en kan niet worden gedemonteerd, N214~16 behuizing is gemaakt van twee openingen type, en N218~28 behuizing is gemaakt van drie openingen type).

(3) De convergente en gestroomlijnde luchtinlaat wordt tot een integrale structuur gevormd en aan de inlaatzijde van de ventilator met bouten bevestigd.

(4) De inrichting voor het regelen van de doorstroming van de ventilator is aan de voorzijde van de luchtinlaat aan te brengen op een axiale wijze, met een regelafstand van 0° (volledig open) tot 90° (volledig gesloten).Pas de hefboom van de deurVoor een rechtse cycloonventilator verandert het drukken van de hendel van onder naar boven de richting van volledig gesloten naar volledig open;voor een linkse ventilator, zal het trekken van de hendel van boven naar beneden van volledig gesloten naar volledig open richting veranderen.

(5) De hoofdas van het transmissiedeel is gemaakt van hoogwaardig staal en deze ventilator maakt gebruik van rollende lagers.N218~28 gebruik twee onafhankelijke kussenslagendozenDe drager is uitgerust met een thermometer en een olieniveau-indicator (alleen voor geïnduceerde trekventilatoren). De smeerolie is L-AN46, een totale verliezen systeem olie.De hoeveelheid toegevoegde olie is in overeenstemming met de eisen van het oliepeilmerkAls in de N28~16 integrale cilindrische lagerbak vet wordt gebruikt, moet aan de balkant van de lagerbak een olieband worden toegevoegd en is de bevestigingsgroef vooraf gefabriceerd.De geïnduceerde luchtspuit is uitgerust met een waterkoelapparaatHet waterverbruik varieert naargelang de temperatuur en wordt in het algemeen als 05~1m2/h beschouwd.
